1．张运波. 工厂电气控制技术. 北京：高等教育出版社，2001
2．余雷声. 电气控制与PLC应用. 北京：机械工业出版社，2001
3．王兆义. 小型可编程控制器实用技术. 北京：机械工业出版社，2002
4．钟肇新. 可编程控制器原理及应用. 广州：华南理工大学出版社，2002
5．杨长能. 可编程控制器（PC）例题习题及实验指导. 重庆：重庆大学出版社，1999
6．李景学. 可编程序控制器应用系统设计及方法. 北京：电子工业出版社
7．可编程控制器应用技术/田瑞庭/1994
8．MITSUBISHI三菱微型可编程控制器编程手册/2000年
9．MITSUBISHI FXon-3A SPECIAL FUNCTION BLOCK USERS GUIDE/1997
10．MITSUBISHI CC-Link INTERFACE BLOCK FX2n-32CCL USERS MANUAL/1999
11．MITSUBISHI FX-10P-E OPERATION MANUAL/1992
12．SIEMENS SIMATIC S7 系统、维护和编程
13．PLC应用技术200例/曲非非/2003 14．电气控制与PLC 自编讲义 深圳职业技术学院 2004年
简 答 题
1．按下列逻辑表达式画出它所表征的电路图。
KM = [SB·KA1 + KM（KA1 + KA2）]·FR
2．什么是反接制动？什么是能耗制动？各有什么特点及适应什么场合？
3．画出带有热继电器过载保护的三相异步电动机启动停止控制线路，包括主电路。
4．试将以上第四题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序。
5．既然三相异步电动机主电路中装有熔断器，为什么还要装热继电器？可否二者中任意选择。
6．试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，还需要中间继电器吗，为什么？
7． 电气控制中，熔断器和热继电器的保护作用有什么不同？为什么？
8．两台电动机不同时启动，一台电动机额定电流为14.8A，另一台的额定电流为6.47A，试选择用作短路保护熔断器的额定电流及熔体的额定电流。
9. 电动机的启动电流很大，在电动机启动时，能否使按电动机额定电流整定的热继电器动作？为什么？
10. 空气式时间继电器按其控制原理可分为哪两种类型？每种类型的时间继电器其触头有哪几类？画出他们的图形符号。
11. 动合触点串联或并联，在电路中起什么样的控制作用？动断触点串联或并联起什么控制作用？
12． 说明自动开关DZ10-20/330额定电流大小，极数，并说明它有哪些脱扣装置和保护功能？
13．试说出交流接触器与中间继电器的相同及不同之处。
14．在复杂的电气控制中，采用PLC控制与传统的继电器控制有哪些优越性？
15.什么是可编程控制器？它的特点是什么？
16.可编程控制器梯形图编程规则的主要内容是什么？
17.PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？
18.请写出以下指令表对应的梯形图。
0 LD X000 11 ORB
1 MPS 12 ANB
2 LD X001 13 OUT Y001
3 OR X002 14 MPP
4 ANB 15 AND X007
5 OUT Y000 16 OUT Y002
6 MRD 17 LD X010
7 LDI X003 18 ORI X011
8 AND X004 19 ANB
9 LD X005 20 OUT Y003
10 ANI X006
21.说明FX0N-40MR型号中40、M、R的意义，并说出它的输入输出点数。
22．写出下面梯形图对应的语句表。
23. 根据下列语句表画出对应的梯形图。
LD X1 LD X5
AND X2 AND X6
OR X3 OR M2
ANI X4 ANB
ORI M3
OR M1 OUT Y2
设 计 题
1. 画出三相异步电动机即可点动又可连续运行的电气控制线路。
2. 画出三相异步电动机三地控制（即三地均可起动、停止）的电气控制线路。
3．为两台异步电动机设计主电路和控制电路，其要求如下：
⑴ 两台电动机互不影响地独立操作启动与停止；
⑵ 能同时控制两台电动机的停止；
⑶ 当其中任一台电动机发生过载时，两台电动机均停止。
4．试将以上第3题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序。
5. 试设计一小车运行的继电接触器控制线路，小车由三相异步电动机拖动，其动作程序如下：
⑴ 小车由原位开始前进，到终点后自动停止；
⑵ 在终点停留一段时间后自动返回原位停止；
⑶ 在前进或后退途中任意位置都能停止或启动。
6. 试将以上第5题的控制线路的功能改由PLC控制，画出PLC的I/O端子接线图，并写出梯形图程序。
7. 试设计一台异步电动机的控制电路。要求：
⑴ 能实现启、停的两地控制；
⑵ 能实现点动调整；
⑶ 能实现单方向的行程保护；
⑷ 要有短路和过载保护。
8. 试设计一个工作台前进——退回的控制线路。工作台由电动机M拖动，行程开关SQ1、SQ2分别装在工作台的原位和终点。要求：
⑴ 能自动实现前进—后退—停止到原位；
⑵ 工作台前进到达终点后停一下再后退；
⑶ 工作台在前进中可以立即后退到原位；
⑷ 有终端保护。
9. 有两台三相异步电动机M1和M2，要求：
1） M1启动后，M2才能启动；
2） M1停止后，M2延时30秒后才能停止；
3） M2能点动调整。
试作出PLC输入输出分配接线图，并编写梯形图控制程序。
10. 设计抢答器PLC控制系统。
控制要求：1抢答台A、B、C、D，有指示灯，抢答键。
2裁判员台，指示灯，复位按键。
3抢答时，有2S声音报警。
11.设计两台电动机顺序控制PLC系统。
控制要求：两台电动机相互协调运转，M1运转10S，停止5S，M2要求与M1相反，M1停止M2运行，M1运行M2停止，如此反复动作3次，M1和M2均停止。
12．设计PLC三速电动机控制系统
控制要求：启动低速运行3S，KM1，KM2接通；中速运行3S，KM3通（KM2断开）；高速运行KM4，KM5接通（KM3断开）。
14.设计交通红绿灯PLC控制系统
控制要求：1东西向：绿5S，绿闪3次，黄2S；红10S。
2南北向：红10S，绿5S，绿闪3次，黄2S。
15．设计彩灯顺序控制系统
控制要求：1 A亮1S，灭1S；B亮1S，灭1S；
C亮1S，灭1S；D亮1S，灭1S。
2 A、B、C、D亮1S，灭1S。
3 循环三次。
17．设计电动机正反转控制系统
控制要求：正转3S，停2S，反转3S，停2S，循环3次。
18．用PLC对自动售汽水机进行控制，工作要求：
（１） 此售货机可投入１元、２元硬币，投币口为ＬＳ１，ＬＳ２；
（２） 当投入的硬币总值大于等于６元时，汽水指示灯Ｌ１亮，此时按下汽水按钮ＳＢ，则汽水口Ｌ２出汽水１２秒后自动停止。
（３） 不找钱，不结余，下一位投币又重新开始。
请：A、设计I/O口，画出PLC的I/O口硬件连接图并进行连接；
B、画出状态转移图或梯形图；

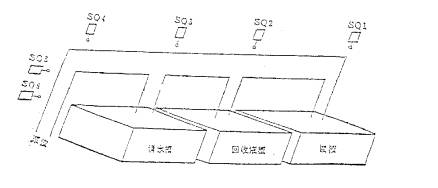

20．设计电镀生产线PLC控制系统
控制要求：1SQ1—SQ4为行车进退限位开关，SQ5—SQ6为上下限为开关。
2工件提升至SQ5停，行车进至SQ1停，放下工件至SQ6，电镀10S，
工件升至SQ5停，滴液5S，行车退至SQ2停，放下工件至SQ6，定时6S，工件升至SQ5停，滴液5S，行车退至SQ3停，放下工件至SQ6，定时6S，工件升至SQ5停，滴液5S，行车退至SQ4停，放下工件至SQ6。
3完成一次循环。
21．有一3台皮带运输机传输系统，分别用电动机M1、M2、M3带动，控制要求如下：
按下起动按钮，先起动最末一台皮带机M3，经5S后再依次起动其它皮带机。
M3 M2 M1
正常运行时，M3、M2、M1均工作。
按下停止按钮时，先停止最前一台皮带机M1，待料送完毕后再依次停止其它皮带机。
M1 M2 M3
请：（1）写出I/O分配表；
（2）画出梯形图图。
22. 使用传送机，将大、小球分类后分别传送的系统。
左上为原点，按启动按钮SB1后，其动作顺序为：下降 → 吸收（延时1S） 上升 →右行→下降→ 释放（延时1S）→ 上升 → 左行。
其中：LS1：左限位；LS3：上限位； LS4：小球右限位； LS5：大球右限位；
LS2：大球下限位 LS0：小球下限位
注意：机械壁下降时，吸住大球，则下限位LS2接通，然后将大球放到大球容器中。
若吸住小球，则下限位LS0接通，然后将小球放到小球容器中。
请：a：设计I/O； b：画梯形图； c：写出指令系统；
